Kaynaklı bağlantılar doğaları gereği kusurludur. İçerdikleri mikro boşluklar, artık gerilmeler ve geometrik süreksizlikler, doğal birer gerilim yığılma noktası olarak davranır. Çevrimsel yükler altında bu kusurlar, malzeme nominal akma dayanımına ulaşmadan çok önce felaket boyutlu yorulma hasarlarına yol açabilir. Ne var ki bu ömrü öngörmek için en güvenilir matematiksel yöntemin hangisi olduğu, yapı mühendisliğinin temel sorularından biri olmayı sürdürüyor.
S-N Eğrisi Yaklaşımı: Temeller
S-N eğrisi (Gerilme – Kırılmaya Kadar Çevrim Sayısı) yaklaşımı, yapıyı bir süreklilik ortamı olarak ele alır ve tekil çatlak yollarını modellemeksizin toplam ömrü öngörür.
- Kullanılan standartlar: IIW (Uluslararası Kaynak Enstitüsü), DNVGL-RP-C203 ve BS 7608.
- En uygun kullanım alanları: Standart kaynak geometrilerinin uygulandığı, mühendisin bir kaynağın tasarım ömrü boyunca çatlak başlatıp başlatmayacağını belirlemesi gereken yüksek çevrimli yorulma senaryoları.
Kırılma Mekaniği Yaklaşımı: Temeller
Bir çatlağın ne zaman oluşacağını tahmin etmek yerine kırılma mekaniği, çatlağın hâlihazırda var olduğunu varsayar ya da yalnızca onun ilerleyişine odaklanır.
- Temel fiziği: Çatlak ilerleme hızını gerilim yoğunluğu faktörleri üzerinden hesaplamak için Paris Yasası'nı (\frac{da}{dN} = C(\Delta K)^m ) kullanır.
- En uygun kullanım alanları: Hasar toleransı mühendisliği, servise uygunluk (FFS) değerlendirmeleri ve muayene sırasında fiziksel olarak çatlak tespit edilmiş yapıların incelenmesi.

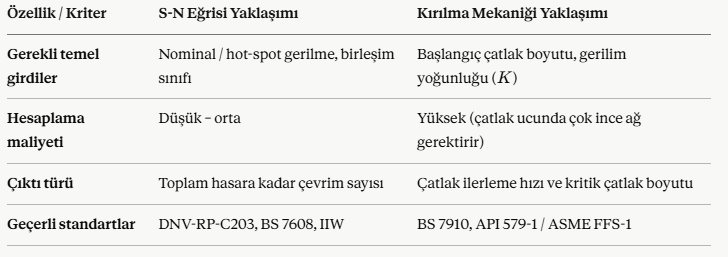

Karşılaştırma Tablosu: S-N ve Kırılma Mekaniği
S-N eğrisini ne zaman, kırılma mekaniğini ne zaman kullanmalıyım?
Kısa yanıt: Çatlaksız, standart kaynak detaylarına sahip ve yüksek çevrimli yükler altında çalışan yapılar için ilk tasarım aşamasında S-N eğrisi yaklaşımını kullanın. Hasar toleransı gerektiren yüksek riskli yapılarda, muayenede tespit edilmiş mevcut çatlaklarda ya da yapısal ömrün çatlak ilerlemesiyle belirlendiği standart dışı birleşim detaylarında kırılma mekaniğine geçin.
Hibrit Yaklaşım: İkisini Birlikte Kullanmak
Açık deniz petrol platformları ya da ağır madencilik makineleri gibi karmaşık varlıklarda mühendisler her iki yöntemi de kullanır. S-N eğrisi yaklaşımı genel yerleşimi doğrularken kırılma mekaniği, kaynakların kusursuz biçimde muayene edilemediği bölgeler için kritik muayene aralıklarını belirler.
Uygulama Örneği: Açık Deniz Yapısal Birleşim Değerlendirmesi
Dalga yükleri altındaki bir boru kafes (jacket) birleşimini ele alalım. Bir yapısal yorulma danışmanı önce hot-spot gerilmeleri sonlu elemanlar analiziyle haritalar ve bir S-N değerlendirmesi yürütür. Kaynak tasarım ömrü kriterini karşılamıyorsa, bir iç muayene protokolünün riski 25 yıl boyunca güvenle yönetip yönetemeyeceğini incelemek üzere devreye kırılma mekaniği alınır.
Yorulma Sonuçlarının Sertifikasyon İçin Belgelenmesi
Denetçiler, gerilim çıkarımının şeffaflığına bakar. Nominal Gerilme, Etkin Çentik Gerilmesi ya da Yapısal Hot-Spot Gerilmesi yöntemlerinden hangisini kullandığınızı; kaynak topuğundan itibaren izlenen doğrusal ekstrapolasyon yollarını da göstererek açıkça belgelemelisiniz.
Özet
Yanlış yorulma modelini seçmek, yapınızı ya aşırı boyutlandırmanıza ya da erken mekanik hasara uğramasına yol açar. Kaynaklı varlıklarınız için doğru yaklaşımı belirlemek üzere BadgerMecX'in yapısal yorulma danışmanıyla iletişime geçin.
